ОДНОФАЗНЫЙ И ТРЁХФАЗНЫЙ РЕГИСТРАТОРЫ ИТ-Д2.04

Во втором полугодии 2012 г. НПО «Дельта» приступает к выпуску однофазного и трёхфазного вариантов регистратора ИТ-Д2.03 с разнесёнными (дистанционными) датчиком и монитором под индексами ИТ-Д2.04О и ИТ-Д2.04Т, соответственно.

Регистратор типа ИТ-Д2.04Т предназначен для регистрации числа срабатываний каждого из ОПН, входящего в трёхфазный комплект ограничителей перенапряжений сетей класса 35, 110, 150 и 220 кВ при грозовых и коммутационных перенапряжениях.

Регистраторы ИТ-Д2.04Т могут применяться для ОПН классов напряжения от 35 до 220 кВ всех производителей, в том числе и для ОПН типа А и Б производства НПО «ДЕЛЬТА».

Условия эксплуатации регистратора:

районы с умеренным и холодным климатом и промышленной атмосферой (тип атмосферы I I по ГОСТ 15150) при сильном загрязнении внешней среды (степень загрязнения I I I по ГОСТ 9920) на открытом воздухе;
предельное верхнее значение температуры окружающей среды – плюс 40°С, нижнее – минус 60°С;
влажность – не более 80% при температуре внешней среды 30°С;
высота установки регистратора – не более 1000 м над уровнем моря.

Технические характеристики регистратора ИТ-Д2.04Т аналогичны характеристикам регистратора ИТ-Д2.03.

Регистратор состоит (рис. 1) из трёх датчиков импульсных перенапряжений ИТ-Д2.04Д и одного монитора ИТ-Д2.04ТМ.

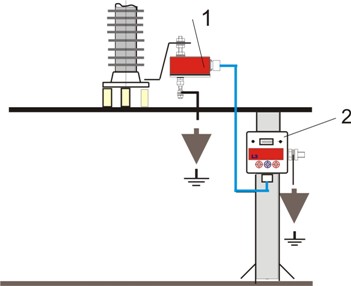

Рис.1. Регистратор ИТ-Д2.04Т опорный: 1-датчик ИТ-Д2.04Д, 2-монитор ИТ-Д2.04ТМ.

Датчик ИТ-Д2.04Д включает электронную часть, которая состоит из импульсного трансформатора тока и ряда функциональных узлов, обеспечивающих согласование коротких и сверхкоротких импульсов тока грозовых и коммутационных перенапряжений положительной и отрицательной полярностей и относительно длительного времени срабатывания электромеханического счётчика.

Внешний вид датчика представлен на рис. 2. Каждый из датчиков может монтироваться непосредственно на нижнем фланце контролируемого ограничителя. Такая установка датчиков позволяет:

1) применять заземляющий проводник минимальной длины и подводить его заземлителю по кратчайшему пути, что резко снижает индуктивность проводника и как следствие – перенапряжения при разрядных импульсах тока;
2) упростить монтаж заземляющего проводника, так как исключена дополнительная изоляция подводящей к регистратору части заземляющего проводника, как это требуется в регистраторах, где датчик и монитор совмещены.

Рис.2. Датчик ИТ-Д2.04Д: 1-корпус, 2-шпилька, 3-соединитель ШР

Монитор ИТ-Д04ТМ (рис. 3) состоит из трёх электромеханических счётчиков и функциональных узлов нормирования импульсов и защиты от импульсных помех.

Рис.3. Монитор ИТ-Д2.04ТМ трёхфазный : 1-корпус, 2-панель передняя; 3-счётчик, 4-гнёзда диагностики регистратора, 5-соединитель ШР

Монитор подключается к соответствующим датчикам с помощью контрольных кабелей и может быть отнесён от датчиков на расстояние до 40 метров.

Монитор устанавливается в безопасном и удобном месте для снятия показаний и диагностики прибора, например, на боковой стороне опорной металлоконструкции.

Проверка работоспособности регистратора, включая и датчики, осуществляется путём подачи на клеммные колодки монитора тестовых сигналов от контрольной аппаратуры, при этом никаких дополнительных регламентных работ на датчиках не требуется. Аппаратура контроля работоспособности регистратора сведена к минимуму, в простейшем случае – это автономный источник питания постоянного тока 12В.

Таким образом, гальваническая развязка высоковольтных разрядных цепей ОПН с помощью импульсных трансформаторов тока, выполнение раздельно датчиков и монитора, установка монитора на безопасном расстоянии в удобном для снятия показаний месте обеспечивает безопасность снятия показаний и технического обслуживания регистратора.

Однофазный вариант регистратора ИТ-Д2.04О состоит из одного датчика типа ИТ-Д2.04Д и монитора ИТ-Д2.04ОМ (рис. 4).

Рис.4. Регистратор ИТ-Д2.04О однофазный: 1-датчик ИТ-Д2.04Д, 2-монитор ИТ-Д2.04ОМ

Датчики для однофазного и трёхфазного вариантов аналогичны.

Регистраторы данного типа могут быть также применены для контроля подвесных ограничителей перенапряжений, размещённых на опорах ЛЭП или на порталах подстанций, при этом изменяется только конструкция корпуса датчика.
