Ограничители перенапряжения нелинейные типа ОПНп-20КВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-20КВ предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных перенапряжений в сетях напряжением 20 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.

Ограничитель предназначен для работы в условиях сухого и влажного тропического климата при температуре окружающей среды от минус 10 до плюс 45°С.

Ограничитель представляет собой защитный аппарат опорного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизирован- ный полимерный корпус.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 3414- 003-59487440-2003.

Характеристики ограничителей перенапряжений типа ОПНп-20 кВ

Наименование параметра Норма для исполнения по Uнд,кВ
Класс напряжения сети, кВ 20
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВдейств. 24
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А 10 000
Пропускная способность (значение амплитуды прямоугольного импульса тока длительностью 2000 мкс), А 450
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений на волне 8/20 мкс с амплитудой:
100
5000 А
10000 А
20000 А


53,9
71,0
76,6
88,3
Остающееся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой:
150 А
500 А


58,6
62,2
Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой:
5000 А
10000 А


76,3
83,0
Пропускная способность ограничителя:
а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А
б) 20 импульсов тока 8/20 мкс с амплитудой, А
в) 2 импульса большого тока 4/10 мкс с амплитудой, кА


450
10 000
100
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее 42,4

Габаритные размеры ограничителей перенапряжений

Опорное испонение ограничителя перенапряжения типа ОПНп-20КВ

Тип ограничителя Н-1, мм Н-2, мм
ОПНп-20 кВ опорный 417 410

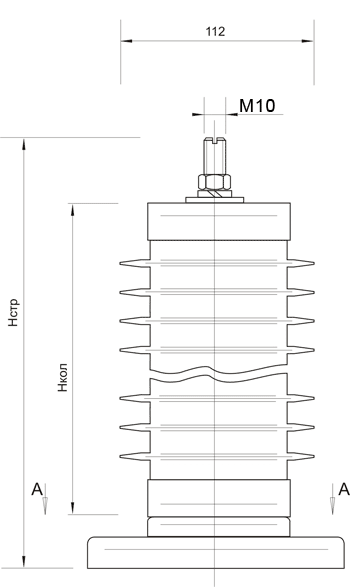

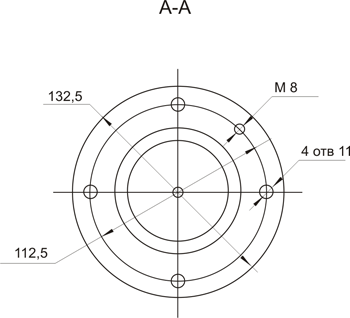

Ограничитель перенапряжения типа ОПНп-20КВ опорное исполнение Габаритные размеры ограничителя перенапряжения типа ОПНп-20КВ опорное исполнение

Подвесное испонение ограничителя перенапряжения типа ОПНп-20КВ

Тип ограничителя Н-1, мм Н-2, мм
ОПНп-20 кВ подвесной 525 465

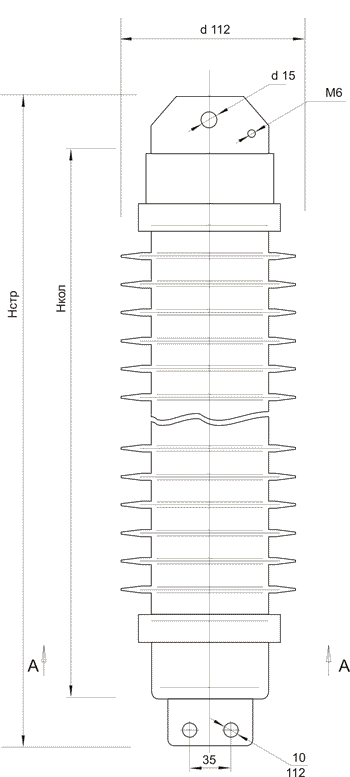

Ограничитель перенапряжения типа ОПНп-20КВ подвесного исполнения Габаритные размеры ограничителя перенапряжения типа ОПНп-20КВ подвесного исполнения
